Состав линии
1. Высокоскоростной миксер гранулятор SHK-50
2. Сушилка-гранулятор в псевдокипящем сжиженном слое FL-15
3. Пылесос фармацевтический XCJ-36
4. Таблетпресс ZP-17E
5. Вакуумный загрузчик QVC-1
6. Обеспылеватель CFQ-1
7. Блистерная машина DPP-140
8. Автоматическая картонажная машина HDZ-100
9. Принтер маркитатор Videojet 8510 (поставляется только в составе линии)
Это комплексное решение предназначено для полного цикла таблетирования и упаковки. В состав линии входит и принтер для маркировки высокого качества, включая новый формат DataMatrix. Размеры оборудования подбираются индивидуально, в соответствии с типом упаковки, используемым на вашем производстве, и его особенностями.
- Готовое решение для выпуска лекарственных средств
- Размеры и параметры упаковочного оборудования подбираются индивидуально
- Термоструйный принтер маркитатор для кодов DataMatrix
- Производительность: 40 блистеров / 2400 таблеток в минуту
- Цена - от 165 000 USD

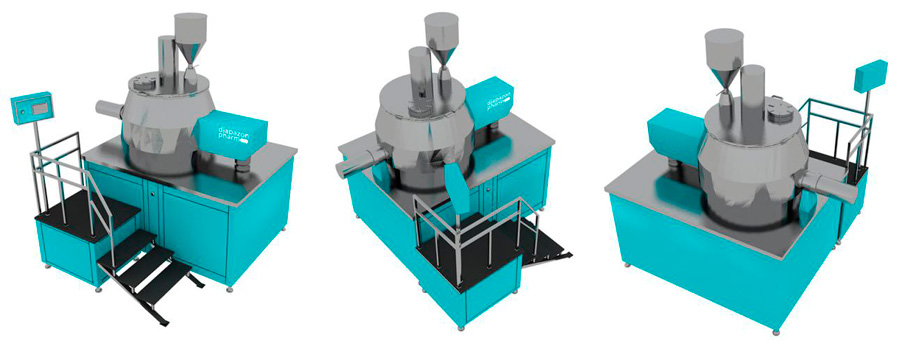

Высокоскоростной миксер гранулятор SHK-50
Технические характеристики
| Модель/Характеристики | SHK50 | |
| Емкость грануляции | Общий объем (дм3) | 50 |
| Загрузка (кг) | 12-36 | |
| Объем загрузки при удельной плотности 0.5г/см3 (дм3) | 6-18 | |
| Максимальный внутренний диаметр (мм) | 498 | |
| Приводная система | Скорость вращения перемешивающего устройства (об/мин) | 50-500 |
| Мощность двигателя (кВт) | 5.5 | |
| Скорость вращения гранулирующего устройства (об/мин) | 50-3000 | |
| Мощность двигателя (кВт) | 1.5 | |
| Габариты оборудования | Выгрузка слева (Д х Ш), мм | 2100 х 780 |
| Высота отверстия выгрузки (мм) | 725 | |
| Общая высота (мм) | 1500 | |
| Вес | Вес оборудования (кг) | 420 |
| Упаковочные размеры | Основная рама (Д х Ш х В), мм |
1650 х 850 х 1650 |
| Вес брутто (кг) | 500 | |

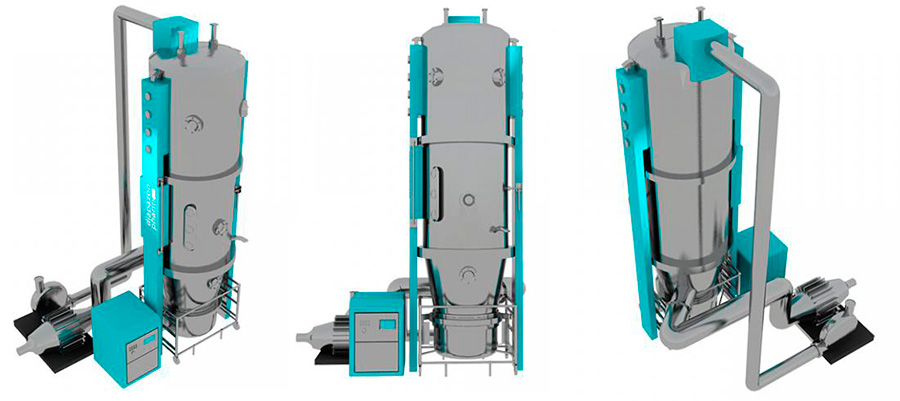

Сушилка-гранулятор в псевдокипящем сжиженном слое FL-15
Технические характеристики
| Модель | FL-15 | |
| Емкость для сырья | Объем, л | 45 |
| Диаметр, мм | 550 | |
| Производительность | Минимальная, кг | 10 |
| Максимальная, кг | 20 | |
| Вентилятор | Расход воздуха, м3/ч | 1400 |
| Давление воздуха | 480 | |
| Мощность двигателя, кг | 5.5 | |
| Расход пара, кг/ч | 42 | |
| Расход сжатого воздуха, м3/мин | 0.9 | |
| Вес основного агрегата, кг | 900 | |
| Давление пара, MPa | 0.1-0.4 | |
| Температура сушки, | Регулируется от комнатной температуры до 120 | |
| Длительность рабочего цикла,мин. | В зависимости от сырья и технологии 45-90 | |
| Коэффициент получаемого продукта,% | ≥99 | |
| Уровень шума, DB(A) | Вентиляционная установка монтируется за перегородкой，уровень шума ≤75 DB(A) | |
| Габариты основного агрегата, м. | 1.25 х 0.9 х 2.5 | |

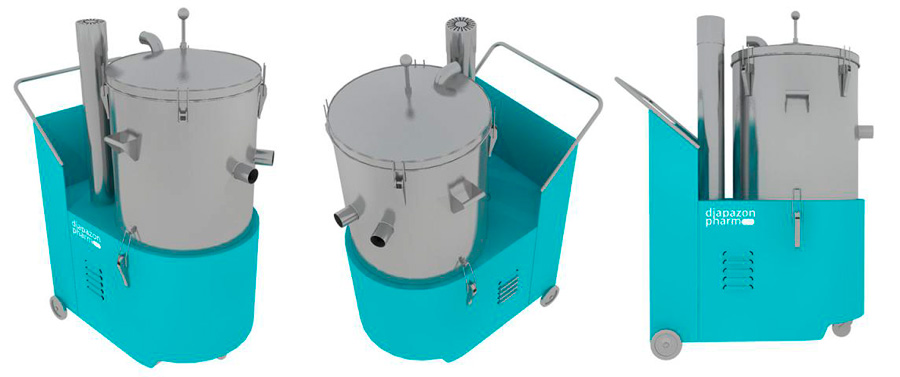

Пылесос фармацевтический XCJ-36
| Пылесос XCJ-36 | |
| Всасываемый воздух | 360 м3/ч |
| Мощность основного двигателя | 1.1 кВт |
| Максимальный вакуум | 19500 Па |
| Шумность | ＜ 75 дБ(A) |
| Габариты, (Д*Ш*В), мм | 700 х 460 х 1030 |
| Вес, кг | 75 кг |

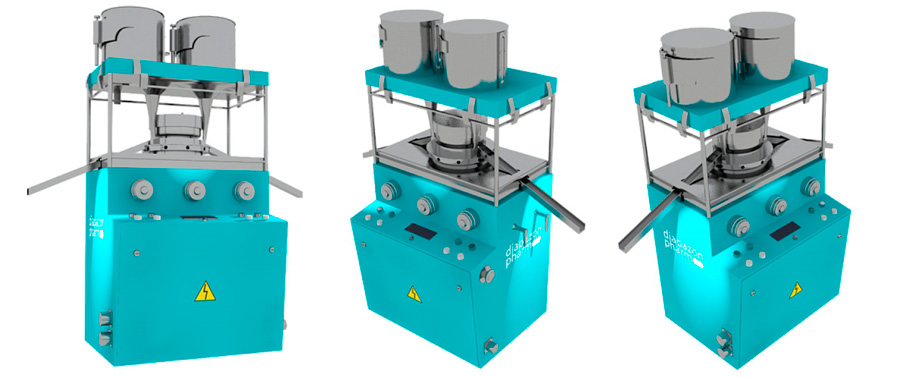

Таблетпресс ZP-17E
Технические характеристики
| Модель | ZP17E |
|---|---|
| Станции | 19 |
| Максимальное давление основного прессования (кН) | 50 |
| Максимальное давление предварительного прессования (кН) | 10 |
| Максимальная производительность (таблеток в час) | 22800-45600 таб/ч |
| Максимальная толщина таблетки | 6 |
| Максимальный диаметр таблетки (мм) | 13 |
| Максимальная глубина заполнения (мм) | 15 |
| Скорость вращения ротора | 20-40 об/мин |
| Габариты | 950 х 770 х 1740 мм |
| Мощность | 2.2 кВ, 380 В, 50 Гц |
| Масса | 900 кг |

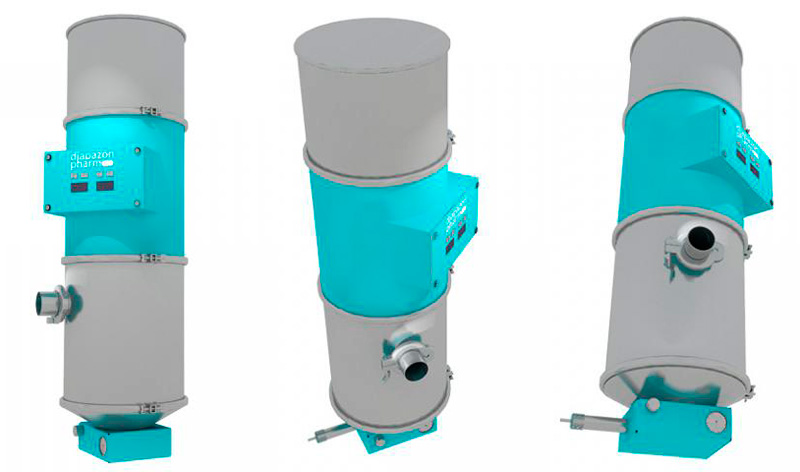

Вакуумный загрузчик QVC-1
Технические характеристики
| Модель | Производительность (кг/ч) |
Давление воздуха
(МПа) |
Потребление воздуха
(л/мин) |
Габариты
(мм) |
| QVC-1 | 350 | 0.4-0.6 | 180 | Φ 140×560 |

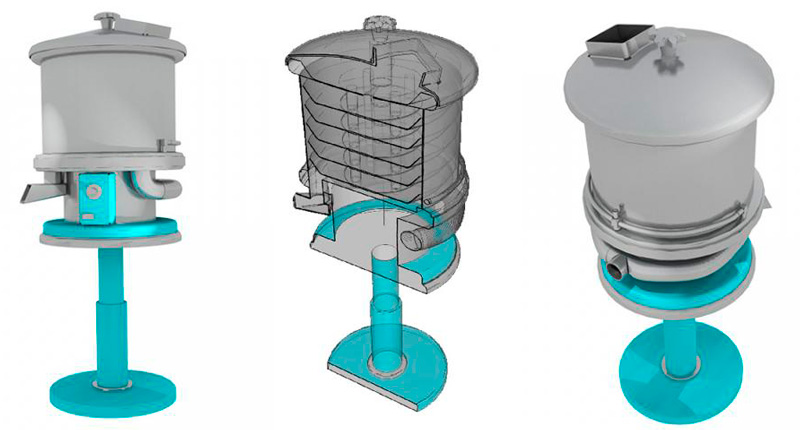

Обеспылеватель CFQ-1
Технические характеристики
| Модель | CFQ-1 |
| Максимальная производительность | 550000p шт/час |
| Мощность двигателя | 200 Вт, 220 В |
| Габариты, Д*Ш*В, мм | 410х 410 х 540 |
| Вес, кг | 25 |

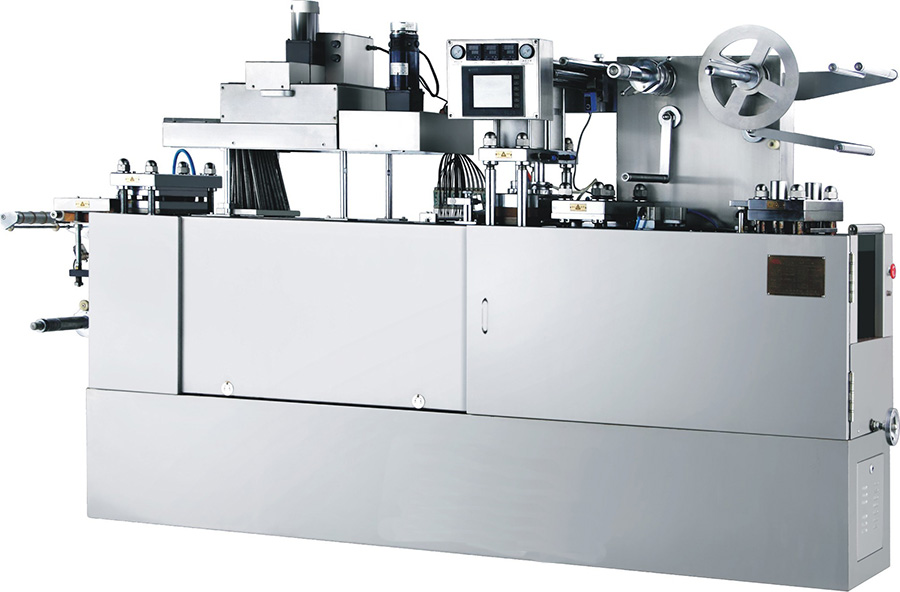

Блистерная машина DPP 140
Технические характеристики
| Модель | DPP-140 |
| Производительность (уп/мин) | 20-40 |
| Ход (мм) | 40-120 |
| Давление сжатого воздуха (MPa) | 0.6-0.8 |
| Расход воздуха(м3/мин) | ≥0.2 |
| Мощность, питание | AC380V, 50HZ, 5KW |
| Габариты (мм) | 3200×650×1700 |
| Масса, кг | 1200 |
Автоматическая картонажная машина HDZ-100
Принтер для маркировки установлен на самой машине. Средняя производительность – 100 уп. в мин. Габариты зависят от используемой продукции
Автоматическая картонажная машина применяется в фармацевтической, химической промышленностях, а также в производстве косметических средств. Подходит для упаковки в картонные коробки продуктов в первичной упаковке, такой как блистерная упаковка, флаконы, виалы, бутылки, стики, флоупак, саше, суппозитории, глазные капли, губная помада, жевательная резинка и т.д.
Инструкции автоматически фальцуются и вкладываются в коробки. При отсутствии инструкции коробки автоматически отбраковываются.
Принтер маркитатор Videojet 8510
Поставляется только в составе линии
Печать высокого качества: высокое разрешение печати (до 600 точек на дюйм), для качественного нанесения шрифтов большого и малого размера; широкий спектр штрих-кодов для первичной и вторичной упаковки; печать с использованием до четырёх печатающих головок по отдельности или вместе.
Гибкая интеграция: четыре модификации печатающих головок облегчают их интеграцию в упаковочную линию; расширенный протокол связи идеален для применений с дистанционным и дублирующим управлением.
Простота эксплуатации: интуитивно понятный графический интерфейс с элементами управления на основе пиктограмм; доступ к основным действиям за пять шагов или больше; чистота работы без грязи и потерь; технология печати на основе HP картриджей.
Предотвращение ошибок маркировки: ПО для создания шаблонов с полями сообщений с возможностью направляюще-ограничивающих подсказок, цветной сенсорный экран с функцией сокращения ошибок при настройке, USB сканер для выбора сообщений (опционально).
Низкие эксплуатационные расходы: полностью электронный модуль без подвижных частей, никаких деталей или компонентов, которые изнашиваются или требуют замены, кроме смены картриджей.
Разрешение и скорость
- Максимальное разрешение 600 x 600 точек на дюйм
- Скорость печати 5-250 fpm (1,5-75 мпм) при 600x240 dpi
Характеристики печати
- Полная поддержка шрифтов TrueType®
- Фиксированные, переменные и связанные текстовые поля
- Гибкий формат даты / времени и кода смены
- Автоматическое вычисление переменной «годен до»
- Автоматическое приращение/уменьшение текста и счетчиков
- Поддержка нескольких графических форматов (до максимального размера области печати)
Штрих-коды: EAN8, EAN13, UPC-A / E, CODE39, CODE128, EAN128, GS1 DataBar (включая 2D композитный), DataMatrix, QR, PDF417
Печатающий картридж: Максимум четыре картриджа с разрешением 12,7 мм, 600 dpi
Дисплей
- Полноцветный ЖК сенсорный экран с диагональю 8,4 дюйма TFT SVGA (800x800)
- Предварительный просмотр печати WYSIWYG
- Полная встроенная диагностика
- Три уровня защиты паролем, расширенная настройка защиты
- Широкая языковая поддержка (22 языка)
Интерфейс данных: Поддержка RS232, Ethernet, USB флеш-памяти, передача текстовых протоколов
Размеры контроллера
- 9,6" (244 мм) длина
- 3,6" (92 мм) ширина
- 6,7" (170 мм) высота
- Размеры исключают печатающую головку, кабели и разъемы питания
Размеры печатающей головки
Доступны четыре варианта печатающих головок с различными размерами для соответствия требованиям интеграции в линии. Размеры стандартной синей печатающей головки Standard Blue:
- 4,5" (115 мм) длина
- 4,3" (110 мм) высота
- 2,4" (60 мм) ширина (по пластине-ограничителю касания)
- Размеры исключают картридж, кабели и разъемы питания
- Размеры Красной, Зеленой и Золотой печатающей головки различаются по длине и высоте от Синей печатающей головки
